Profilleme makinesi nasıl çalışır?

Profilleme makinesi

Özel şekilli kavisli yüzeyleri döndürmek için kullanılır. Şablon, özel şekilli kavisli yüzeyin şekline ve boyutuna göre yapılır. İşleme sırasında, aletin radyal beslemesi, gerekli dış daire şeklini döndürmek için silindiri yay veya hava basıncı veya hidrolik cihazla şablona yakın hale getirmek için kullanılır.

İçindekiler tablosu

• Giriş
• Gelişim
• Çalışma prensibi
• Sınıflandırma

• Giriş

Bir takım tezgahı yükleme ve boşaltma cihazı ile donatılmışsa, profilleme takım tezgahı bağımsız otomasyon gerçekleştirebilir veya otomatik bir üretim hattına dahil edilebilir. Bazı genel amaçlı takım tezgahları, profilleme cihazı takıldıktan sonra profil oluşturmayı da başarabilir. Profilleme hareketi düzlem profilleme ve üç boyutlu profilleme olarak ikiye ayrılabilir. Profilleme tezgahının işleme hassasiyeti, genellikle ±0,1 ila ±0,03 mm aralığında kesme miktarına göre değişir ve yüzey pürüzlülüğü genellikle Ra5 ila 1,25 mikrondur.

• Gelişim

1578'de Fransa'dan J. Besson, ilk kez ahşap süsleri ve iplikleri işlemek için profilleme yöntemini kullandı. Bundan sonra, mekanik profilleme için takım tezgahları ortaya çıktı ve 19.yüzyılda tanıtıldı. 20. Yüzyılın başında elektromekanik servo sistemli profil takım tezgahları ortaya çıktı. 1923 Yılında elektrik kontaklı kopyalama freze makinelerinin üretimine başlandı. 1930'larda İsviçre, Almanya ve Amerika Birleşik Devletleri art arda hidrolik profil cihazları üretti ve ardından bir dizi iyileştirme geçirdi.

• Çalışma prensibi

1. İlk olarak, işlenecek metal iş parçasını makine masasına yerleştirin ve bir fikstür ile sabitleyin.

2. Ardından, freze bıçağını takım tezgahı miline takın ve işleme için freze bıçağının konumunu ve açısını ayarlayın.

3. İşlemeden önce, freze bıçağının şekli ve boyutu, işlenecek iş parçasının şekline ve boyutuna uyacak şekilde ayarlanmalıdır.

4. İşleme başladığında, takım tezgahı mili dönmeye başlar ve freze bıçağı, istenen şekli ve boyutu elde etmek için iş parçası yüzeyi boyunca belirli bir derinliğe kadar keser.

5. İşleme işlemi sırasında, hem takım tezgahı mili hem de çalışma masası, karmaşık işleme görevlerini tamamlamak için çeşitli hareketler gerçekleştirebilir.

6. İşlem tamamlandıktan sonra iş parçası takım tezgahından çıkarılır ve taşlama, parlatma vb.Gibi gerekli takip işlemleri gerçekleştirilir. Kısacası, otomatik kopya freze makinesi, gerekli şekli ve boyutu elde etmek için freze bıçağını döndürerek ve takım tezgahı milinin ve çalışma masasının konumunu ayarlayarak metal iş parçalarının işlenmesini gerçekleştirir

• Sınıflandırma

Profil işleme tezgahları arasında profil tornaları, profil freze makineleri ve profil planya makineleri bulunur. Ayrıca bıçak profil freze makineleri, kalıp profil freze makineleri ve pervane profil freze makineleri gibi özel profil işleme tezgahları da bulunmaktadır. Profil oluşturma hareketi, düzlem profillemeyi ve üç boyutlu profillemeyi vb. İçerir.

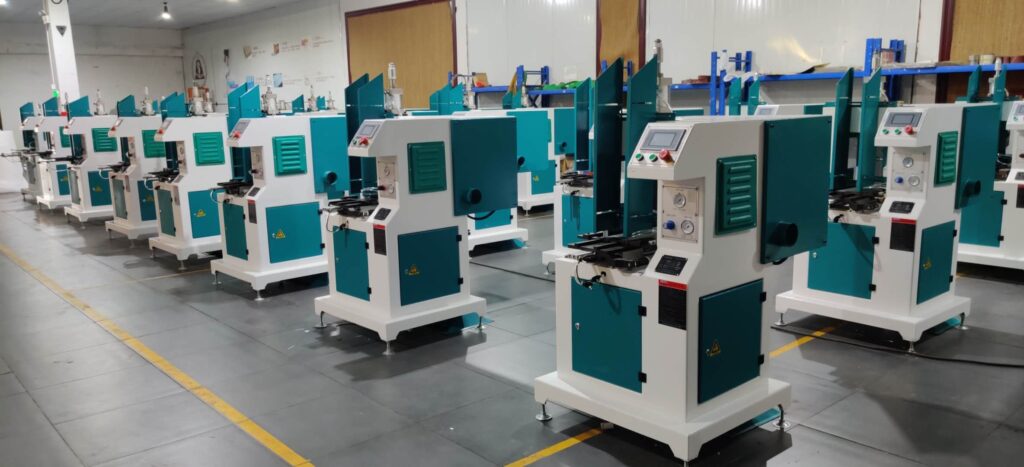

MXZ7203L otomatik profilleme yönlendiricisi, tam otomatik/yarı otomatik veya manuel çalışmayı seçebilen tek çipli mikrobilgisayar programı tarafından kontrol edilir; çalışma masasının dönüş hızı, sensörler tarafından bölümler halinde kontrol edilebilir; Silindir, esas olarak çevresel profil işleme için besleme doğruluğunu sağlamak üzere önceden konumlandırılmıştır. bambu ve ahşap fırçalar, bardak kapakları, bıçak kulpları, sofra takımları, oyuncaklar vb.Gibi dairesel, oval, dikdörtgen ve diğer şekilli iş parçaları.

1950'lerde hidrolik profilleme tezgahları hızla arttı. 1970'lerden sonra, elektronik teknolojisinin ve sayısal kontrol takım tezgahlarının hızla gelişmesi nedeniyle, takım tezgahlarının kopyalanması yavaş yavaş azaldı. Profil oluşturmanın belirli sınırlamaları vardır. Örneğin, iş parçasının bazı bölümlerinin radyanı çok küçüktür ve alet işlenemez. Şimdi LDSWOODWORKİNGMACHİNE, işlenmiş ürün yelpazesini büyük ölçüde artıran ve işlenmiş ürünleri hızla dönüştürebilen bir CNC profil yönlendirici geliştirdi ve üretti. CAD grafikleri olduğu sürece, grafikler USB arabirimi üzerinden ekipman programına aktarılabilir ve işleme yolu otomatik olarak oluşturulabilir. Aleti değiştirerek çevredeki şekillerin farklı radyanları gerçekleştirilebilir.
